CD-I型
~標準タイプ 水槽付~

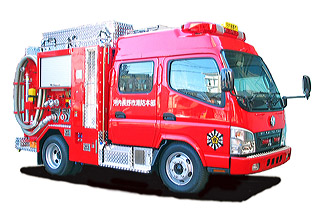

CD-I型(800L水槽付き・コンパクト設計)

CD-I型(800L水槽付き・コンパクト設計)▼この車輌は有効な初期消火への対応と省力化、そして何よりもコンパクト性と車体の安定性という相反する条件を満たす為に専用設計を施しました。▼キャビン後部には800㍑ステンレス水槽を搭載。▼重量の大きなものは重心付近に積載しています。▼また、ナローシャシ、ショートホイールベース車を使用せず、ホールベース2800mmの標準シャシを使用することによって、走行安定性を確保、コンパクト性を向上させる為に、リヤのオーバーハング極力を小さくし、さらにステップの後部左右の端部をチャンファー加工し、外輪差を抑制しています。▼この結果、全長は5320mmを実現しました。▼また、コンパクトな車体に資機材スペースを効率よく配置しています。▼メインの機材ボックスはポンプ室上部にシャッター式資機材ボックスを、後輪前部に展開式ステップ兼用ボックスを設けています。

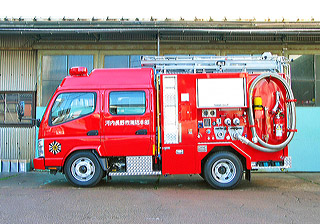

車両左サイド

車両左サイド ポイント↑

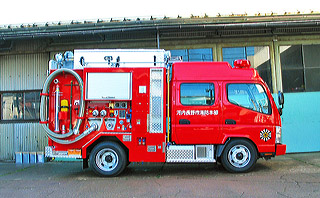

車両右サイド

車両右サイド ↑ポイント

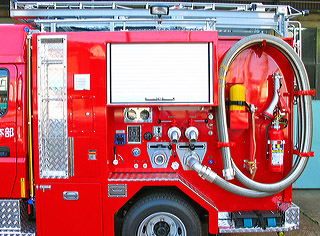

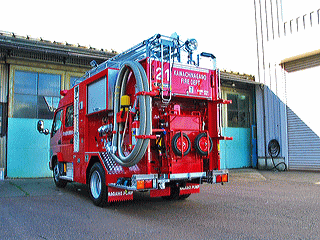

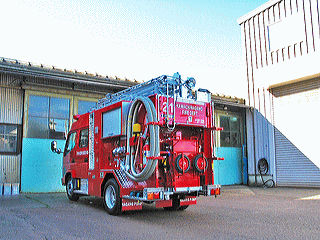

車両左右後部

車両左右後部 ポイント↑

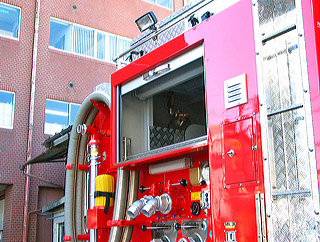

車両左右資機材庫

車両左右資機材庫 ポイント↑

加納式ホースカー油圧昇降装置

加納式ホースカー油圧昇降装置

バランスダンパー式梯子昇降装置

バランスダンパー式梯子昇降装置

コンパクトで使用しやすい操作部

コンパクトで使用しやすい操作部



安全基準に対応した昇降用アルミ製ラダー

安全基準に対応した昇降用アルミ製ラダー

デッドスペースを有効に活用。

デッドスペースを有効に活用。
