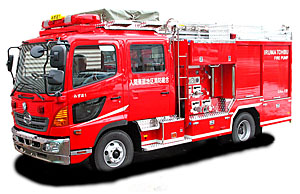

水ⅠA型 水槽付き消防ポンプ自動車
(双方向サイドプル式吸管巻取り装置搭載 専用設計車輌)

▼この車輌は狭隘地域での活動を考慮し、専用設計されています。▼消防専シャシはホイールベース3500mmのショートタイプを採用することにより最小回転半径を小さく抑えています。▼車体構造は車体後部に車体が回転する際の軌跡を計算し、チャンファー加工を施してあります。▼これにより、外輪差を小さくし、狭隘地での取回しを容易にしています。
▼日本で初めて水槽車に『双方向サイドプルサイドプル式吸管巻取り装置』を搭載しました。▼ポンプ装置と水槽の間に巻取り装置が位置する為、水槽車への搭載は技術的に難しいとされていましたが、長野ポンプの専用設計技術がそれを可能にしました。▼吸管が左右どちらからでも引出すことができますので、従来の吸管が姿を消し、資機材スペースの拡大と放水用のホースを延長している際の吸管の取り回しが非常に簡単になりました。▼この技術は水槽車の常識を変える画期的なものになるでしょう。

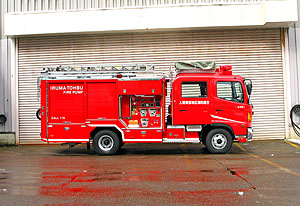

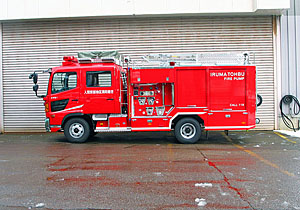

右側面

右側面

右側面

右側面

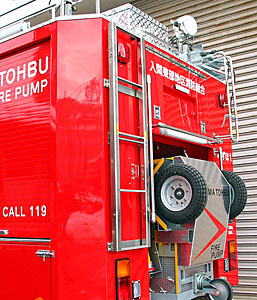

バランスダンパー式梯子昇降装置

バランスダンパー式梯子昇降装置

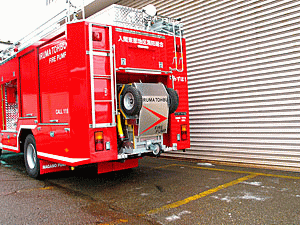

電動加納式ホースカー自動昇降装置

電動加納式ホースカー自動昇降装置

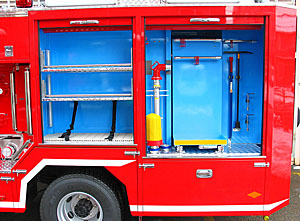

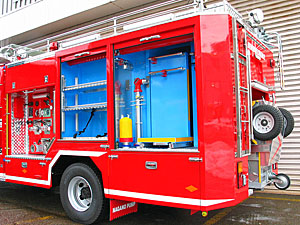

大型引出し式機材棚

大型引出し式機材棚

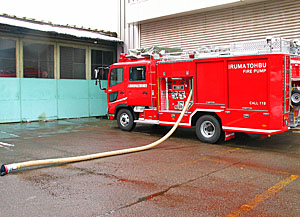

双方向サイドプル吸管巻取り装置

双方向サイドプル吸管巻取り装置











後部シャッター開放

後部シャッター開放

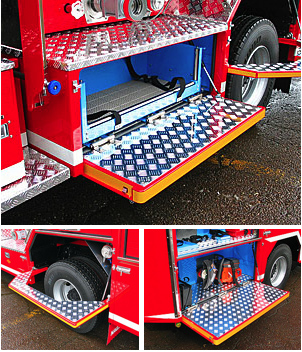

展開式ステップ・収納庫

展開式ステップ・収納庫

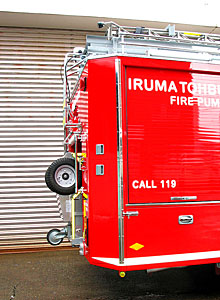

右後部長尺物収納庫

右後部長尺物収納庫

バランス式展開昇降用梯子

バランス式展開昇降用梯子
